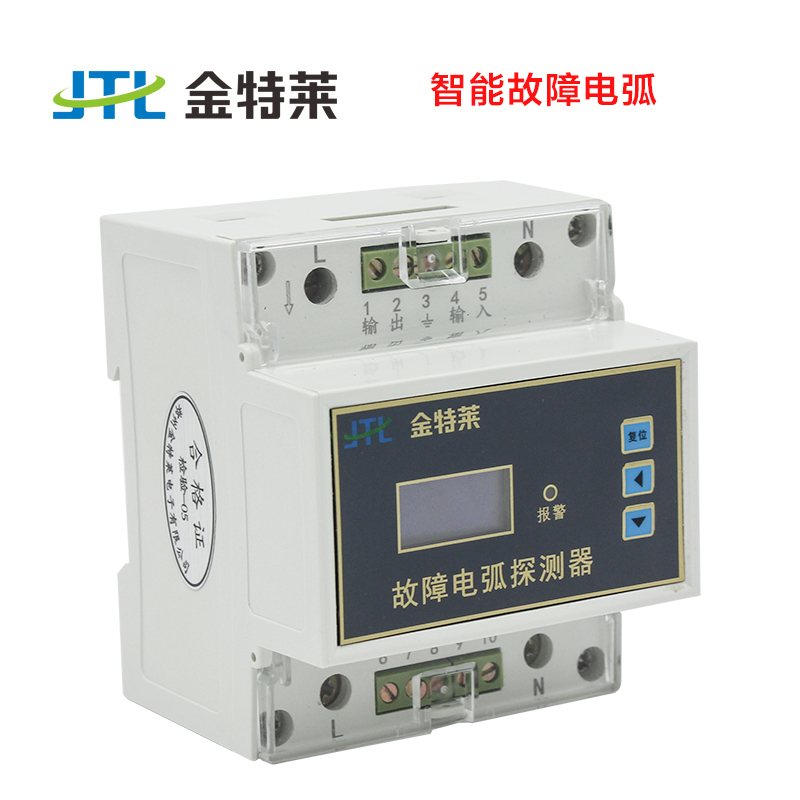

故障電弧探測器JTL-A-AF/63

型號：故障電弧探測器JTL-A-AF/63

產品簡介：

JTL-A-AF/63故障電弧探測器，能夠對低壓配電系統(400V)引起的火災、人身觸電、系統故障、L/N線對地線、L線對N線等發生的故障電弧或者電設備接觸不良進行監控報警。

附加功能：

  • 一、產品說明
    JTL-A-AF/63故障電弧探測器，能夠對低壓配電系統(400V)引起的火災、人身觸電、系統故障、L/N線對地線、L線對N線等發生的故障電弧或者電設備接觸不良進行監控報警。故障電弧會產生電火花直接引燃物體然后產生火災。檢測大于7個周波的故障電弧并且大于20%故障電弧發出聲光報警，具備一路報警開關量輸出，一路輸入，一組CAN通訊接口。
    JTL-A-AF/63型號故障電弧探測器依據國家標準GB14287. 4- 2014、GB50045- 95 (2014版)、GB13955 -2014，同時參考國際電工標準1EC62020，I EC60755、I EC60364。

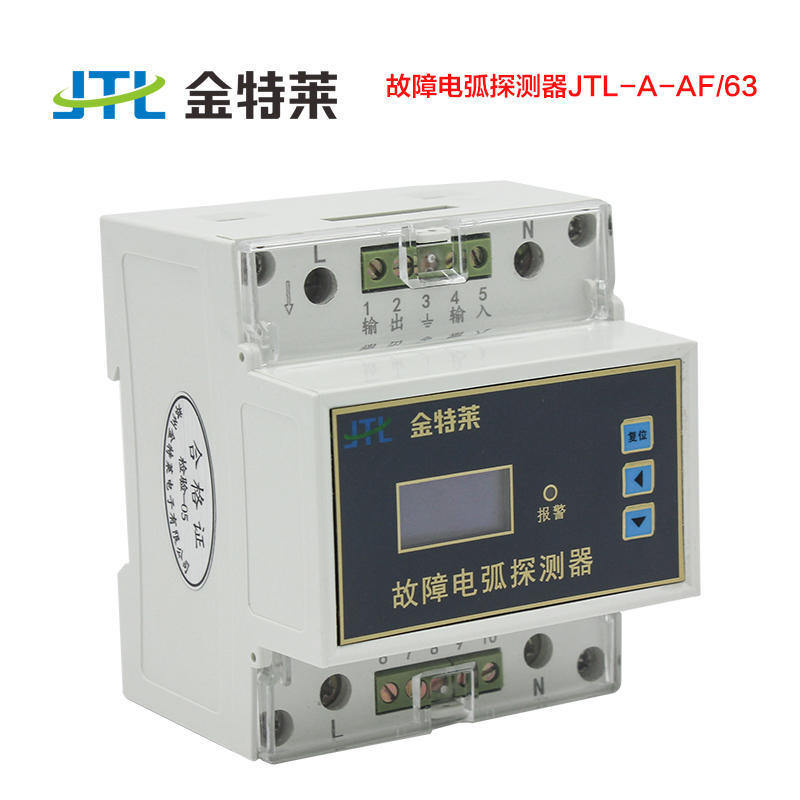

    二、 產品圖片
    故障電弧探測器

    三、端子及接線說明

    JTL-A-AF/63故障電弧探測器端子接口

    1、監控電源接線：右邊為L，左邊為N線。
    2、CAN通訊線：L、H接CAN。
    3、輸入連接：In+、 In- (開關量輸入)。
    4、報警輸出：0+、0- (開關量輸出)。
    備注;接地端子接地。
    四、安裝說明
    JTL-A-AF/63采用35mm標準導軌安裝，產品尺寸：76 mm ×90 mm ×74 mn。
    五、操作說明
    5.1 正常監控查詢。
    1、 開機時默認進入正常監控界面、如果長按“復位”鍵進入地址設置。
    2、 按“復位”鍵進入地址設置。
    5.2 地址設置。
    1、長按“復位”進入菜單(第一個參數就是地址)。
    2、 按中間按鍵進行選擇數據設置位，按鍵設置數據。
    3、設置密碼為11會自動進入設置地址菜單。
    4、 按中間移動光標移動位。
    5、 按復位返回正常監控界面。
